| Notas |
| Observacion referente al funcionamiento | Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de modulos contiguos. Un puenteado de potencial se efectua en este caso con FBST 8-PLC o FBST 500 |
| Propiedades del articulo |
| Tipo de producto | Modulo de reles |
| Familia de productos | PLC-INTERFACE |
| Aplicacion | Universal |
| Modo operativo - Tiempo de trabajo | 100% |
| Vida util mecanica | 2x10^7 periodicidades de cambio de estado |
| Estado de mantenimiento de datos |
| Fecha del ultimo mantenimiento de los datos | 01.04.2026 |
| Propiedades electricas |
| Potencia disipada maxima con condicion nominal | 0,74 W |
| Tension de prueba (Devanado/contacto) | 4 kV AC (50 Hz, 1 min., devanado/contacto) |
| Propiedades de aislamiento: Bobina/contacto |
| Tension de aislamiento de dimensionamiento | 250 V |
| Resistencia a la tension transitoria nominal | 6 kV |
| Categoria de sobretensiones | III |
| Grado de polucion | 3 |
| Datos de entrada (Lado de excitacion: 230 V AC / 220 V DC) |
| Tension nominal de entrada UN | 230 V AC; 220 V DC |

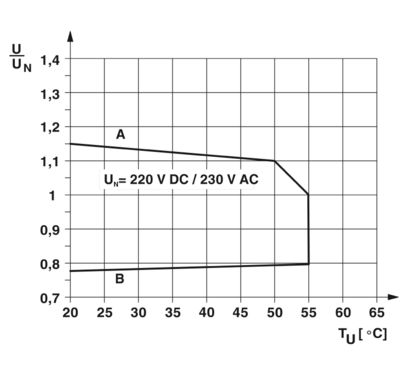

| Rango de tension de entrada | 179,4 V AC a 264,5 V AC (20C); 171,6 V DC a 253 V DC (20C) |
| Tension nominal (Rele electromecanico acoplado) | 60 V DC |
| Comportamiento de conmutacion del accionamiento | monoestable |
| Accionamiento (polaridad) | polarizado |
| Corriente de entrada tipica a UN | 3,2 mA (con UN = 230 V AC); 3 mA (con UN = 220 V DC) |
| Tiempo de reaccion tipico | 7 ms |
| Tiempo tipico de apertura | 15 ms |
| Circuito de proteccion | Puente rectificador |
| Indicacion de la tension de servicio | LED amarillo |
| Datos de salida |
| Tipo de conmutacion del contacto | 1 conmutador |
| Tipo de contacto de conmutacion | Contacto simple |
| Material del contacto | AgSnO2 |
| Tension de conmutacion maxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de modulos contiguos. Un puenteado de potencial se efectua en ese caso con FBST 8-PLC o FBST 500) |
| Tension minima de activacion | 5 V (100 mA) |
| Corriente continua limite | 6 A |
| Corriente de conexion maxima | 10 A (4 s) |
| Corriente de conmutacion minima | 10 mA (12 V) |
| Corriente de cortocircuito | 200 A (corriente de cortocircuito condicionada) |

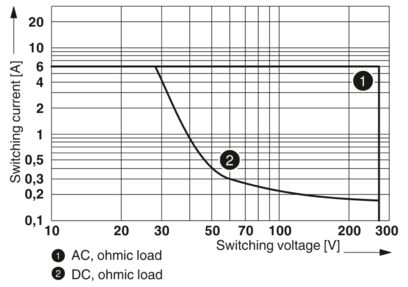

| Potencia de ruptura (carga ohmica) | 140 W (con 24 V DC); 20 W (con 48 V DC); 18 W (con 60 V DC); 23 W (con 110 V DC); 40 W (con 220 V DC) |
| Potencia de ruptura (carga ohmica) maxima | 1500 VA (con 250 V AC) |
| Fusible de salida | 4 A gL/gG NEOZED |
| Capacidad de ruptura | 2 A (Con 24 V, DC13); 0,2 A (Con 110 V, DC13); 0,1 A (Con 220 V, DC13); 3 A (Con 24 V, AC15); 3 A (con 120 V, AC15); 3 A (Con 230 V, AC15) |
| Datos de conexion |
| Tipo de conexion | Conexion por tornillo |
| Longitud de pelado | 8 mm |
| Rosca de tornillo | M3 |
| Seccion de conductor rigido | 0,14 mm2 a 2,5 mm2; 0,14 mm2 a 2,5 mm2; 0,2 mm2 a 2,5 mm2 (Puntera individual) |
| Seccion de conductor flexible | 2x 0,5 mm2 a 1,5 mm2 (Puntera TWIN) |
| Seccion de conductor AWG | 26 a 14 |
| Par de apriete | 0,6 Nm a 0,8 Nm |
| Dimensiones del articulo |
| Anchura | 6,2 mm |
| Altura | 80 mm |
| Profundidad | 94 mm |
