PTFIX 6/18X2,5-NS35 GY - Bloque para distribución

SKU: 327311021

Bloque para distribucion, Bloque con alineacion vertical y alimentacion integrada, tension nominal: 690 V, corriente nominal: 24 A, numero de conexiones: 19, tipo de conexion: Conexion push-in, Seccion de dimensionamiento: 2,5… Phoenix Contact 3273110.

$9.790

IVA incluido

Disponible en stock

Garantía de calidad

Productos certificados y garantizados

Soporte técnico

Asesoría especializada incluida

Bloque para distribución, Bloque con alineación vertical y alimentación integrada, tensión nominal: 690 V, corriente nominal: 24 A, número de conexiones: 19, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 2,5 mm2, Derivación, sección: 0,14 mm2 - 4 mm2, Conexión push-in, Conexión colectiva, Sección de dimensionamiento: 6 mm2, sección: 0,5 mm2 - 10 mm2, clase de montaje: NS 35/7,5, NS 35/15, color: gris

Especificaciones técnicas

Notas

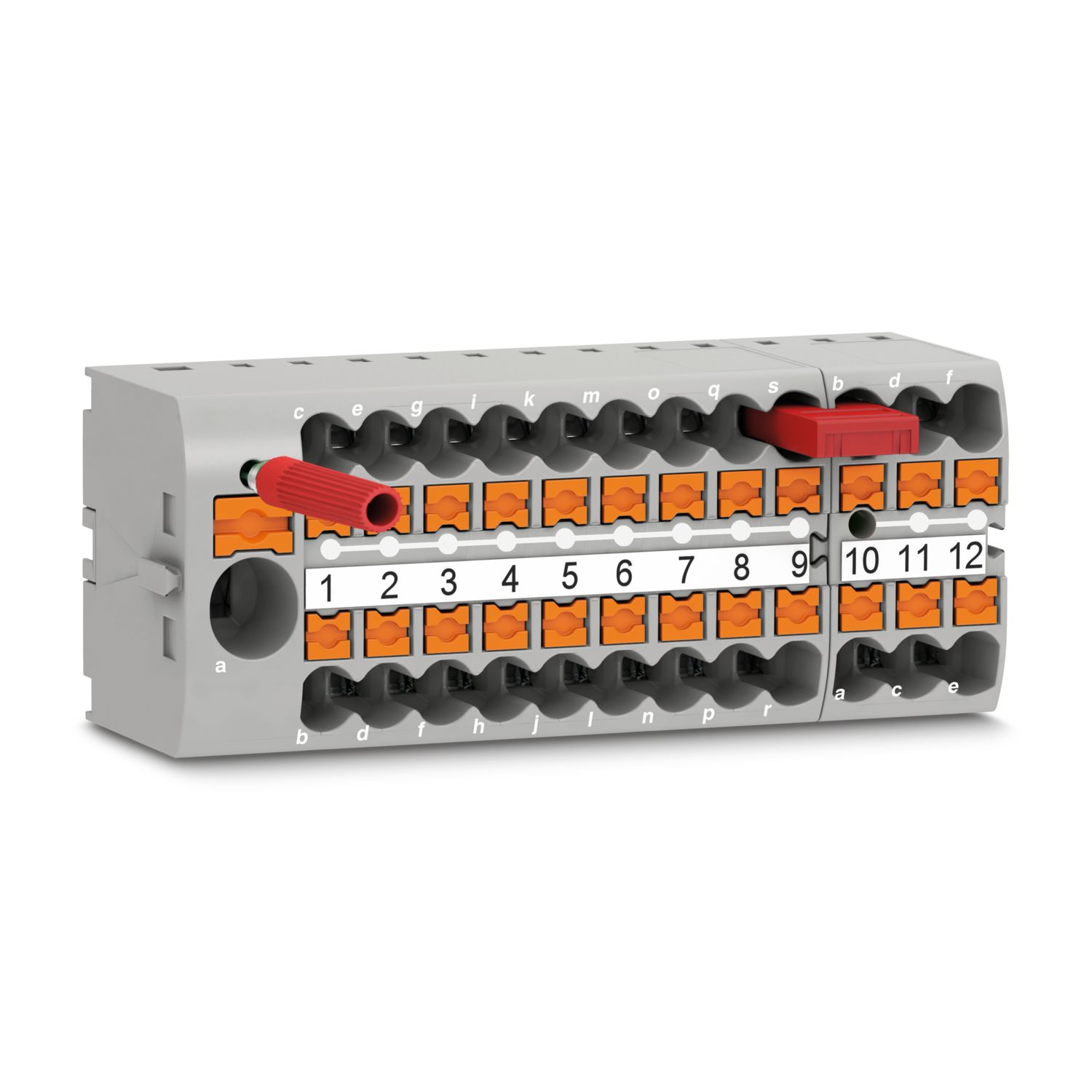

Observacion referente al funcionamiento	los bloques se pueden puentear entre si mediante el canal de conductores, puentes enchufables adaptados, vease accesorios
Generalidades
Observacion	Para aplicaciones para la distribucion de energia debe observarse la norma IEC 60364-4-43:2008, modificada + correccion oct. 2008 (DIN VDE 0100-430:2010-10) apartado 433.2 y sig.
Tipo de producto
Tipo de producto	Borne de distribucion
Numero de conexiones	19
Numero de filas	1
Potenciales	1
Propiedades de aislamiento
Categoria de sobretension	III
Grado de polucion	3
Propiedades electricas
Tension transitoria de dimensionamiento	8 kV
Potencia disipada maxima con condicion nominal	0,77 W
Datos de conexion
Alimentacion	si
Numero de conexiones por piso	19
Seccion nominal	2,5 mm2
Seccion de dimensionamiento AWG	14
Derivacion
Tipo de conexion	Conexion push-in
Longitud de pelado	8 mm a 10 mm
Calibre macho	A3
Conexion segun norma	IEC 60947-7-1
Seccion de conductor rigido	0,14 mm2 a 4 mm2
Seccion de conductor AWG	26 a 12 (convertido segun IEC)
Seccion de conductor flexible	0,14 mm2 a 4 mm2
Seccion de cable flexible [AWG]	26 a 12 (convertido segun IEC)
Seccion de cable flexible (puntera sin manguito de plastico)	0,14 mm2 a 2,5 mm2
Seccion de cable flexible (puntera con manguito de plastico)	0,14 mm2 a 2,5 mm2
2 conductores con la misma seccion, flexibles con puntera TWIN con manguito de plastico	0,5 mm2
Seccion nominal	2,5 mm2
