| Propiedades del articulo |
| Tipo de producto | Rele individual |
| Contenido en el kit | 2903370 RIF-0-RPT-24DC/21; 2903361 RIF-0-RPT-24DC/1; 2908327 RIF-0-RPT-M-24DC/21 |
| Modo operativo - Tiempo de trabajo | 100% |

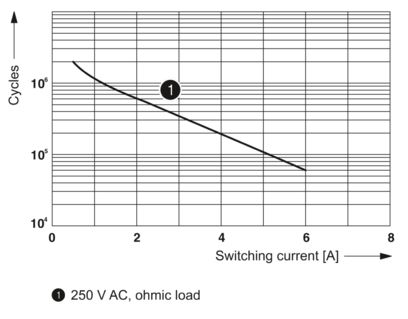

| Vida util mecanica | 2x10^7 periodicidades de cambio de estado |
| Propiedades de aislamiento |
| Categoria de sobretension | III |
| Grado de polucion | 3 |
| Estado de mantenimiento de datos |
| Fecha del ultimo mantenimiento de los datos | 05.06.2026 |
| Propiedades electricas |
| Potencia disipada maxima con condicion nominal | 0,17 W |
| Tension de prueba (Devanado/contacto) | 4 kV AC (50 Hz, 1 min., devanado/contacto) |
| Datos de entrada (Lado de excitacion) |
| Tension nominal de entrada UN | 24 V DC |
| Rango de tension de entrada | 14,4 V DC a 66 V DC |

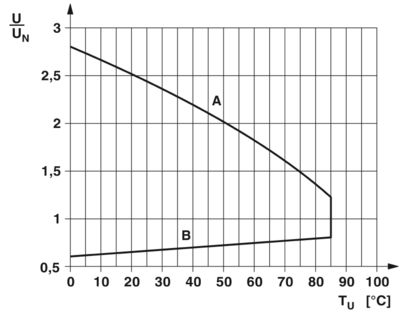

| Margen de tension de entrada referido a UN | ver el diagrama |
| Comportamiento de conmutacion del accionamiento | monoestable |
| Accionamiento (polaridad) | bipolar |
| Corriente de entrada tipica a UN | 7 mA |
| Tiempo de reaccion tipico | 5 ms |
| Tiempo tipico de apertura | 2,5 ms |
| Resistencia de bobina | 3390 Ohm +/-10% (a 20C) |
| Datos de salida |
| Tipo de conmutacion del contacto | 1 conmutador |
| Tipo de contacto de conmutacion | Contacto simple |
| Material del contacto | AgSnO2 |
| Tension de conmutacion maxima | 250 V AC/DC |
| Tension minima de activacion | 5 V (para 100 mA) |
| Corriente continua limite | 6 A |
| Corriente de conexion maxima | 10 A (4 s) |
| Corriente de conmutacion minima | 10 mA (para 12 V) |

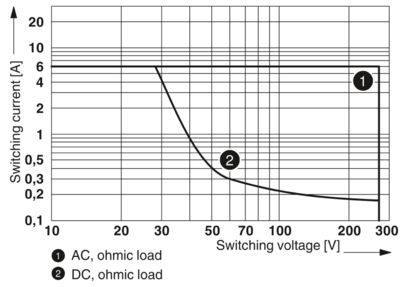

| Potencia de ruptura (carga ohmica) | 140 W (con 24 V DC); 20 W (con 48 V DC); 18 W (con 60 V DC); 23 W (con 110 V DC); 40 W (con 220 V DC) |
| Potencia de ruptura (carga ohmica) maxima | 1500 VA (con 250 V AC) |
| Capacidad de ruptura | 2 A (Con 24 V, DC13); 0,2 A (Con 110 V, DC13); 0,1 A (Con 220 V, DC13); 3 A (Con 24 V, AC15); 3 A (con 120 V, AC15); 3 A (Con 230 V, AC15) |
| Carga de motor segun UL 508 | 1/4 HP, 240 a 277 V AC (contacto normalmente abierto); 1/6 HP, 240 a 277 V AC (contacto normalmente cerrado) |
| Datos de conexion |
| Tipo de conexion | Conexion enchufable / conexion por soldadura |
| Dimensiones del articulo |
| Anchura | 5 mm |
| Altura | 28 mm |
| Profundidad | 15 mm |
| Datos del material |
| Color | blanco (RAL 9010) |
| Condiciones medioambientales y de vida util |
| Indice de proteccion | RT III |
| Temperatura ambiente (servicio) | -40C a 85C |
| Temperatura ambiente (almacenamiento / transporte) | -40C a 85C |
| Normas y especificaciones |
| Normas/especificaciones | IEC 60664; EN 50178; EN 61810-1 |
| Montaje |
| Indicaciones de montaje | Alineables sin separacion |
| Posicion de montaje | discrecional |
