| Notas |
| Observacion referente al funcionamiento | Puente enchufable FBS 2-6 para el lado de entrada (A2) y puente enchufable FBS-2-8 para el lado de salida (11/21) |
| Propiedades del articulo |
| Tipo de producto | Modulo de reles |
| Familia de productos | RIFLINE complete |
| Aplicacion | Universal |
| Modo operativo - Tiempo de trabajo | 100% |
| Vida util mecanica | aprox. 3x10^7 operaciones |
| Propiedades de aislamiento |
| Aislamiento | Separacion segura entre la entrada y la salida; Aislamiento basico entre los conmutadores |
| Categoria de sobretension | III |
| Grado de polucion | 2 |
| Estado de mantenimiento de datos |
| Fecha del ultimo mantenimiento de los datos | 20.01.2026 |
| Propiedades electricas |

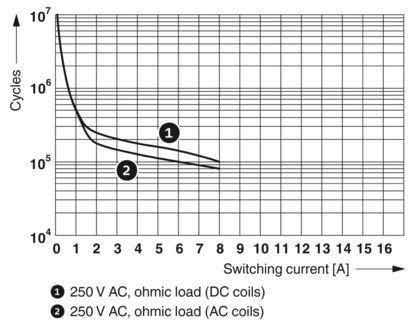

| Vida util electrica | ver el diagrama |
| Potencia disipada maxima con condicion nominal | 0,43 W |
| Tension de prueba (Devanado/contacto) | 4 kVeff (50 Hz, 1 min., devanado/contacto) |
| Tension de prueba (Conmutador/conmutador) | 2,5 kVeff (50 Hz, 1 min., conmutador/conmutador) |
| Tension de aislamiento de dimensionamiento | 250 V AC; 6 kV (Entrada/salida) |
| Tension transitoria de dimensionamiento | 4 kV (entre los conmutadores) |
| Datos de entrada (Lado de excitacion) |
| Tension nominal de entrada UN | 24 V DC |
| Rango de tension de entrada | 19,2 V DC a 33,6 V DC (20C) |

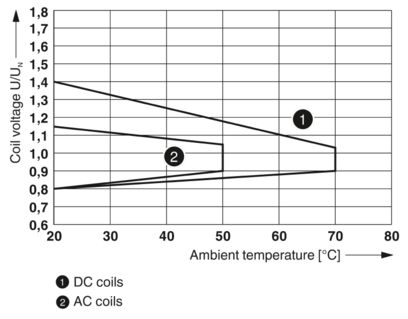

| Margen de tension de entrada referido a UN | ver el diagrama |
| Comportamiento de conmutacion del accionamiento | monoestable |
| Accionamiento (polaridad) | polarizado |
| Corriente de entrada tipica a UN | 18 mA |
| Tiempo de reaccion tipico | 8 ms |
| Tiempo tipico de apertura | 10 ms |
| Tension de bobina | 24 V DC |
| Circuito de proteccion | Diodo de libre circulacion |
| Indicacion de la tension de servicio | LED amarillo |
