RIF-1-RPT-LV-230AC/2X21 - Módulo de relés

SKU: 290333121

Modulo de rele premontado con conexion push-in, compuesto de: zocalo de rele, rele con contacto de potencia, modulo de indicacion/antiparasitario enchufable y brida de sujecion. Tipo de conmutacion del contacto: 2 conmutadores… Phoenix Contact 2903331.

$22.990

IVA incluido

Disponible en stock

Garantía de calidad

Productos certificados y garantizados

Soporte técnico

Asesoría especializada incluida

Módulo de relé premontado con conexión push-in, compuesto de: zócalo de relé, relé con contacto de potencia, módulo de indicación/antiparasitario enchufable y brida de sujeción. Tipo de conmutación del contacto: 2 conmutadores. Tensión de entrada: 230 V AC

Notas
Observacion referente al funcionamiento	Puente enchufable FBS 2-6 para el lado de entrada (A2) y puente enchufable FBS-2-8 para el lado de salida (11/21)
Propiedades del articulo
Tipo de producto	Modulo de reles
Familia de productos	RIFLINE complete
Aplicacion	Universal
Modo operativo - Tiempo de trabajo	100%
Vida util mecanica	aprox. 10^7 periodicidades de cambio de estado
Propiedades de aislamiento
Aislamiento	Separacion segura entre la entrada y la salida; Aislamiento basico entre los conmutadores
Categoria de sobretension	III
Grado de polucion	2
Estado de mantenimiento de datos
Fecha del ultimo mantenimiento de los datos	20.01.2026
Propiedades electricas

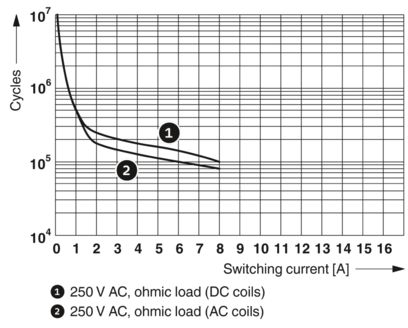

Vida util electrica	ver el diagrama
Potencia disipada maxima con condicion nominal	1,38 W
Tension de prueba (Devanado/contacto)	4 kVeff (50 Hz, 1 min., devanado/contacto)
Tension de prueba (Conmutador/conmutador)	2,5 kVeff (50 Hz, 1 min., conmutador/conmutador); 6 kV (Entrada/salida)
Tension transitoria de dimensionamiento	4 kV (entre los conmutadores)
Datos de entrada (Lado de excitacion)
Tension nominal de entrada UN	230 V AC
Rango de tension de entrada	184 V AC a 264,5 V AC (20C)

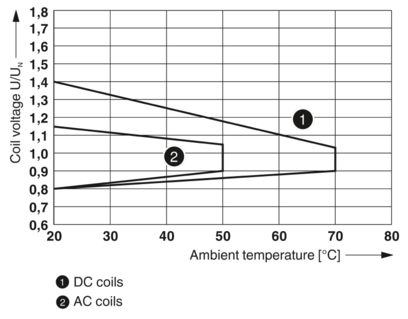

Margen de tension de entrada referido a UN	ver el diagrama
Frecuencia de red	50/60 Hz
Comportamiento de conmutacion del accionamiento	monoestable
Accionamiento (polaridad)	polarizado
Corriente de entrada tipica a UN	6 mA
Tiempo de reaccion tipico	3 ms a 12 ms
Margen de tiempo de apertura tipico	3 ms a 20 ms
Tension de bobina	230 V AC
Circuito de proteccion	Varistor
Indicacion de la tension de servicio	LED amarillo
