RIF-2-RSC-LDP-24DC/4X21 - Módulo de relés

SKU: 290332021

Modulo de rele premontado con conexion por tornillo, compuesto de: zocalo de rele, rele con contacto de potencia y brida de sujecion. Tipo de conmutacion del contacto: 4 conmutadores. Tension de entrada: 24 V DC. Phoenix Contact 2903320.

$24.090

IVA incluido

Disponible en stock

Garantía de calidad

Productos certificados y garantizados

Soporte técnico

Asesoría especializada incluida

Módulo de relé premontado con conexión por tornillo, compuesto de: zócalo de relé, relé con contacto de potencia y brida de sujeción. Tipo de conmutación del contacto: 4 conmutadores. Tensión de entrada: 24 V DC

Propiedades del articulo
Tipo de producto	Modulo de reles
Familia de productos	RIFLINE complete
Aplicacion	Universal
Modo operativo - Tiempo de trabajo	100%

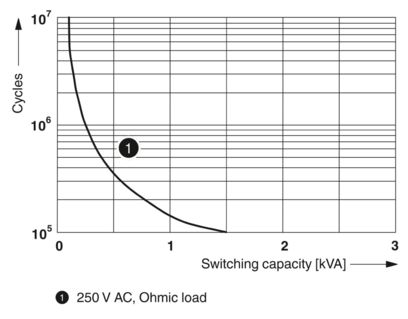

Vida util mecanica	aprox. 2x10^7 periodicidades de cambio de estado
Propiedades de aislamiento
Aislamiento	Aislamiento basico
Categoria de sobretension	II
Grado de polucion	2
Estado de mantenimiento de datos
Fecha del ultimo mantenimiento de los datos	24.04.2026
Propiedades electricas
Potencia disipada maxima con condicion nominal	1,01 W
Tension de prueba (Devanado/contacto)	2,5 kVeff (50 Hz, 1 min., devanado/contacto)
Tension de prueba (Conmutador/conmutador)	2 kVeff (50 Hz, 1 min., conmutador/conmutador)
Tension de aislamiento de dimensionamiento	250 V AC
Tension transitoria de dimensionamiento	2,5 kV
Datos de entrada (Lado de excitacion)
Tension nominal de entrada UN	24 V DC
Rango de tension de entrada	19,2 V DC a 30 V DC (20C)

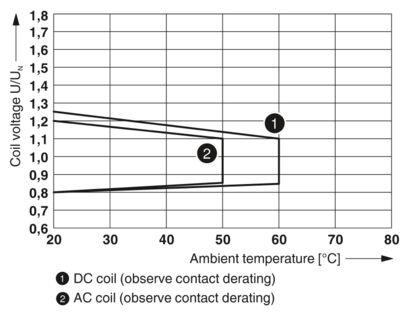

Margen de tension de entrada referido a UN	ver el diagrama
Comportamiento de conmutacion del accionamiento	monoestable
Accionamiento (polaridad)	polarizado
Corriente de entrada tipica a UN	42 mA
Tiempo de reaccion tipico	13 ms
Tiempo tipico de apertura	14 ms
Tension de bobina	24 V DC
Circuito de proteccion	Diodo de libre circulacion
Indicacion de la tension de servicio	LED amarillo
Datos de salida
Tipo de conmutacion del contacto	4 contactos inversores
Tipo de contacto de conmutacion	Contacto simple
Material del contacto	AgNi
