| Parametro | Valor |
|---|
| Datos de entrada - Operacion en CA |
| Funcionamiento | AC |
| Estructura de la red | Red en estrella (TN, TT, IT (PE)) |
| Margen de tension nominal de entrada | 100 V AC a 240 V AC (-15% a +10%) |
| Rango de tension de entrada | 115 V AC a 240 V AC +/-10% (UL) |
| Derating | < 100 V AC (1%/V); 2,5%/K por encima de 60C |
| Rigidez dielectrica maxima | 300 V AC / 15 s |
| Tension de red del pais tipica | 120 V AC / 230 V AC |
| Tipo de tension de la tension de alimentacion | CA |
| Extracorriente de cierre | < 33 A (25C) |
| Integral de corriente de irrupcion (I2t) | < 0,55 A2s |
| Gama de frecuencias (fN) | 50 Hz a 60 Hz +/-10% |
| Tiempo de puenteo de fallo de red | tip. 28 ms (120 V AC); tip. 28 ms (230 V AC) |
| Absorcion de corriente | 1,3 A (100 V AC); 1,1 A (120 V AC); 0,6 A (230 V AC); 0,59 A (240 V AC) |
| Circuito de proteccion | Proteccion contra transitorios; Varistor |

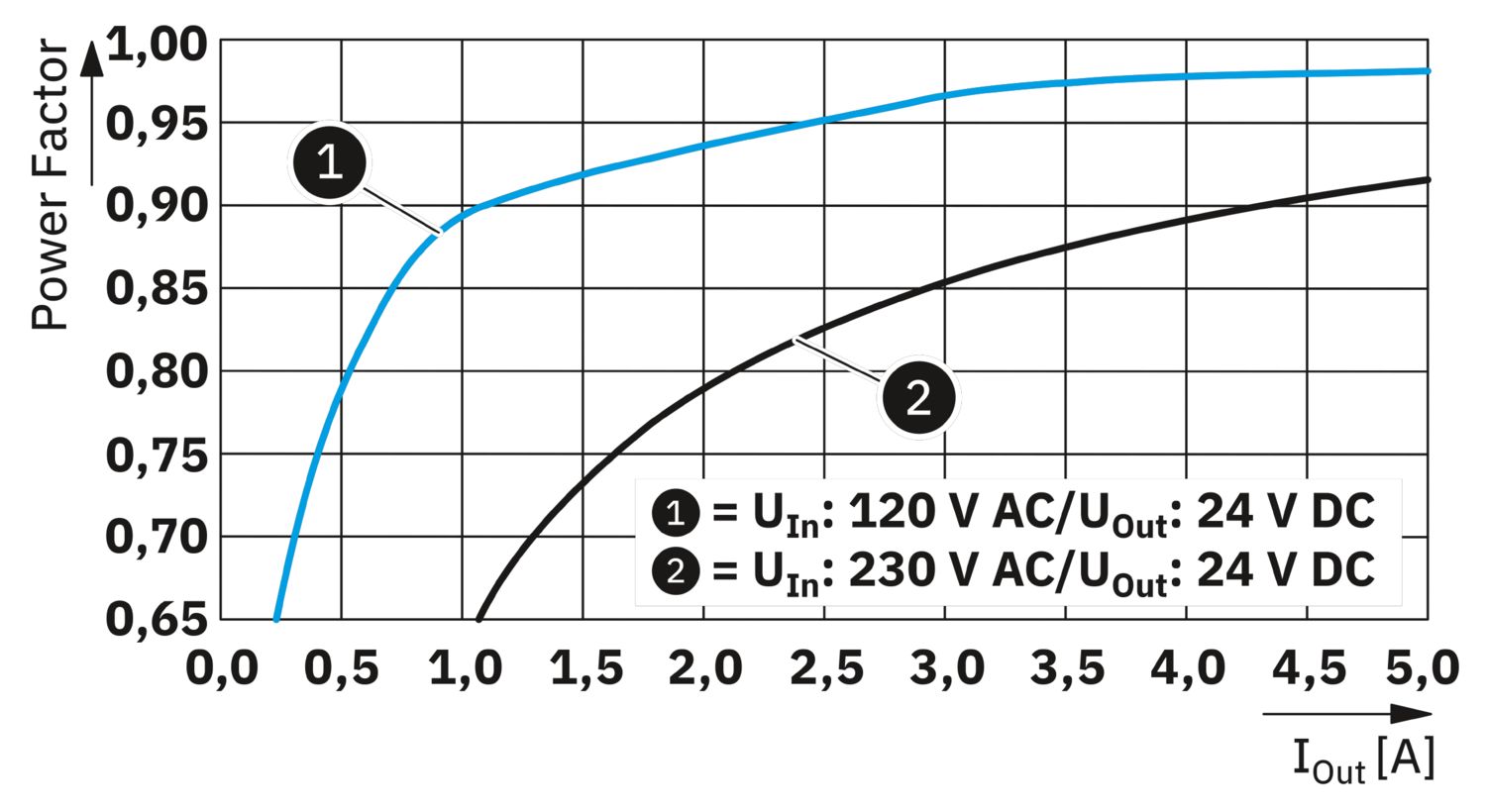

| Factor de potencia | 0,93 (230 V AC) |
| Fusible de entrada de modulo | 6,3 A interno (proteccion de aparato) |
| Seleccion del fusible adecuado para proteccion de entrada | 6 A a 16 A (caracteristica B, C, D, K o comparable) |
| Corriente de derivacion a tierra (PE) | < 3,5 mA |
| Datos de entrada - Operacion en CC |
| Funcionamiento | DC |
| Rango de tension de entrada | 100 V DC a 240 V DC +/-10%; 160 V DC a 240 V DC +/-10% (UL) |
| Derating | < 140 V DC (1%/V) |
| Tipo de tension de la tension de alimentacion | CC |
| Absorcion de corriente | 1,29 A (100 V DC); 0,53 A (240 V DC) |
| Datos de salida |
| Rendimiento | tip. 93% (120 V AC); tip. 94% (230 V AC) |
| Tension nominal de salida | 24 V DC |
| Rango de ajuste de la tension de salida (Uset) | 24 V DC a 28 V DC (> 24 V DC, limitado por constante de potencia) |
