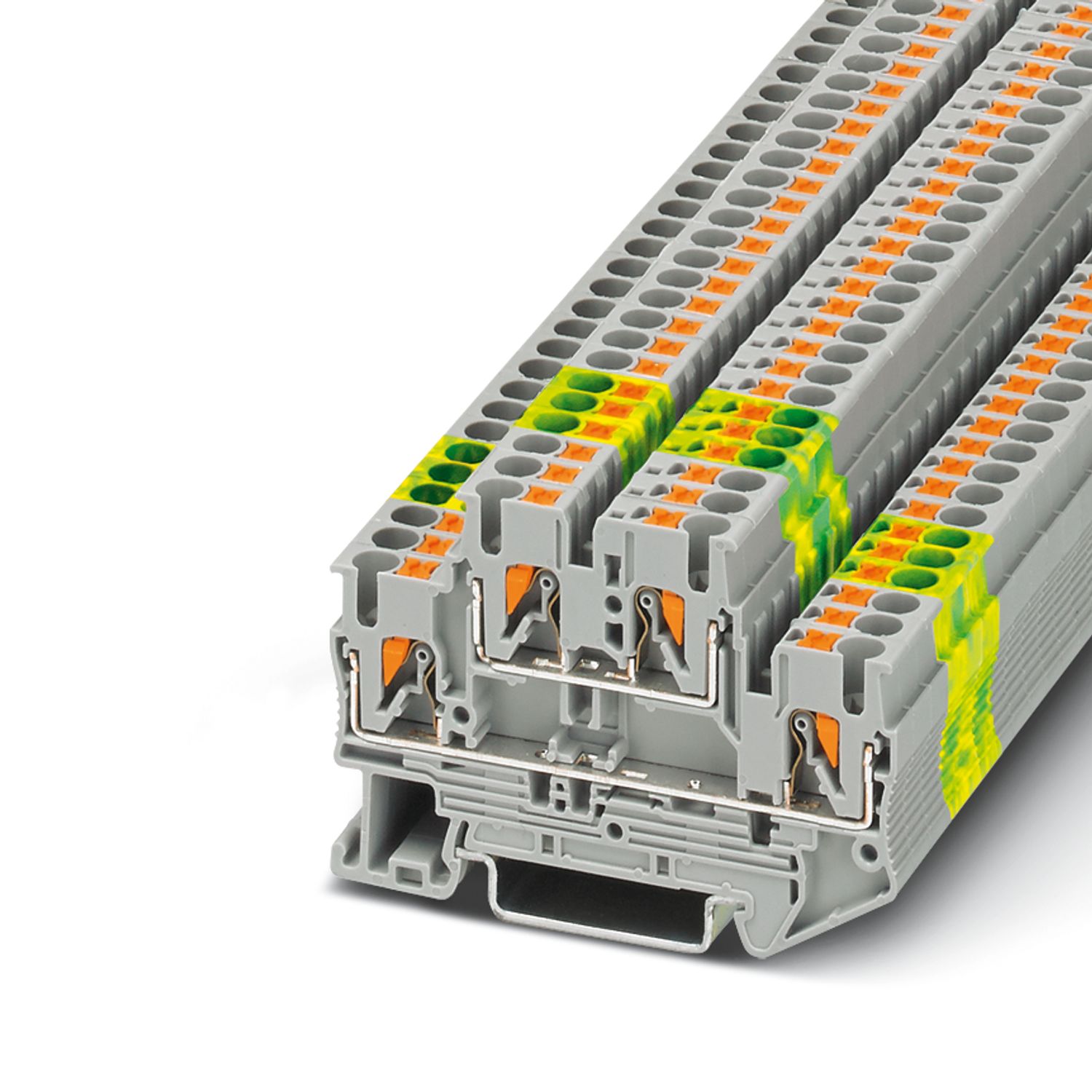

PTTB 2,5 - Borna de doble piso

SKU: 321056721

$2.990

IVA incluido

Disponible en stock

Garantía de calidad

Productos certificados y garantizados

Soporte técnico

Asesoría especializada incluida

Borna de doble piso, tensión nominal: 500 V, corriente nominal: 22 A, tipo de conexión: Conexión push-in, 1er y 2º piso, Sección de dimensionamiento: 2,5 mm2, sección: 0,14 mm2 - 4 mm2, clase de montaje: NS 35/7,5, NS 35/15, color: gris

Especificaciones técnicas

Tipo de producto
Tipo de producto	Borne multipiso
Familia de productos	PT
Campo de empleo
Industria ferroviaria	Si
Datos generales

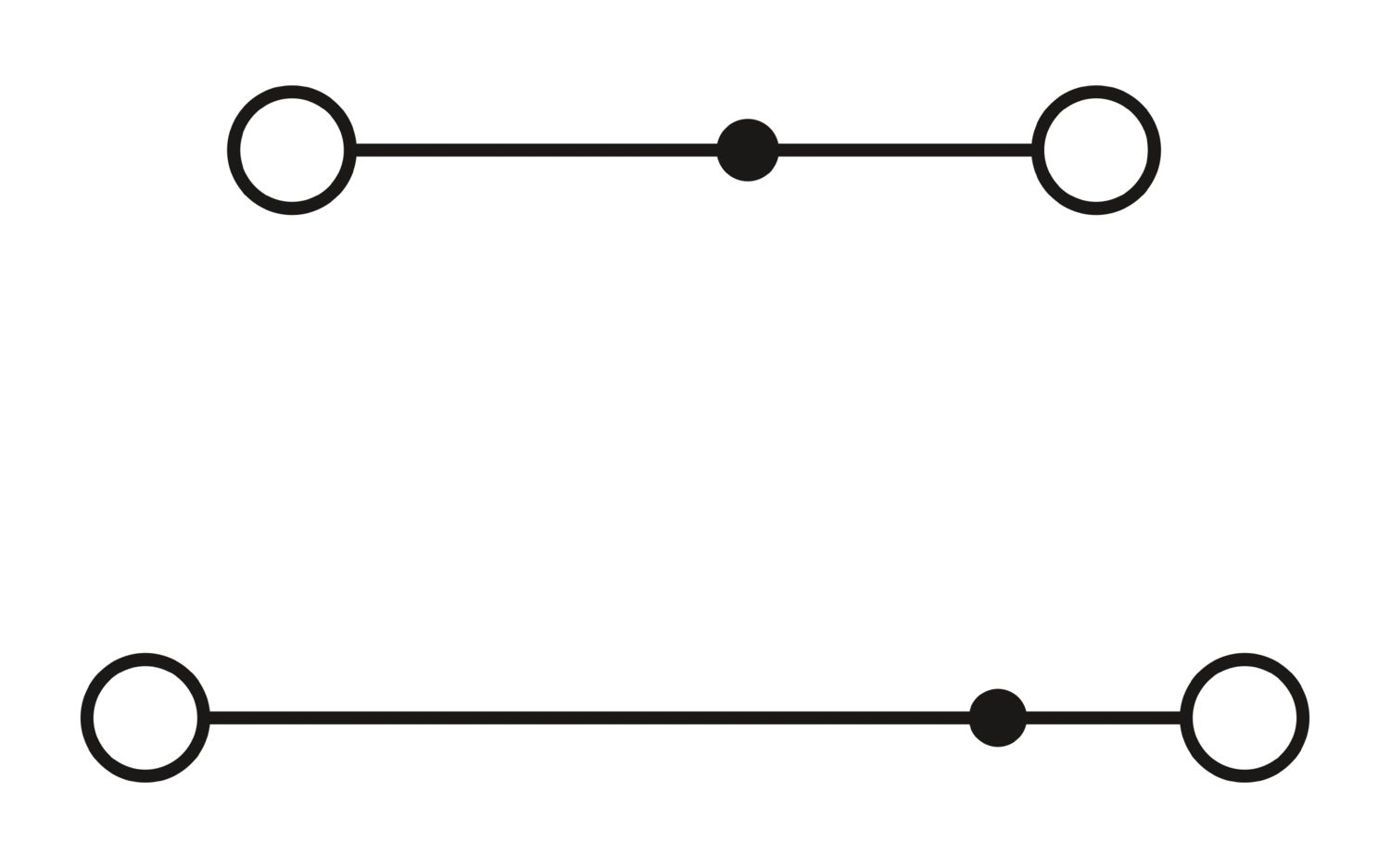

Numero de conexiones	4
Numero de filas	2
Potenciales	2
Propiedades de aislamiento
Categoria de sobretension	III
Grado de polucion	3
Propiedades electricas
Tension transitoria de dimensionamiento	6 kV
Potencia disipada maxima con condicion nominal	0,77 W
Datos de conexion
Numero de conexiones por piso	2
Seccion nominal	2,5 mm2
Seccion de dimensionamiento AWG (1er y 2do piso)	12
Tipo de conexion	Conexion push-in
Longitud de pelado	8 mm a 10 mm
Calibre macho	A4
Conexion segun norma	IEC 60947-7-1
Seccion de conductor rigido	0,14 mm2 a 4 mm2
Seccion de conductor AWG	26 a 12 (Convertido segun IEC)
Seccion de conductor flexible	0,14 mm2 a 4 mm2
Seccion de cable flexible AWG	26 a 12 (Convertido segun IEC)
Seccion de cable flexible (puntera sin manguito de plastico)	0,14 mm2 a 2,5 mm2
Seccion de cable flexible (puntera con manguito de plastico)	0,14 mm2 a 2,5 mm2
Seccion de cable flexible (2 conductores misma seccion con puntera TWIN con manguito de plastico)	0,5 mm2
2 conductores misma seccion, flexibles con puntera TWIN con manguito de plastico	0,5 mm2
Corriente y tension nominal (1er y 2do piso)
Seccion nominal	2,5 mm2
Corriente nominal	22 A (con una seccion de conductor de 2,5 mm2)
Corriente de carga maxima	26 A (con seccion de cable de 4 mm2 rigida)
Tension nominal	500 V
Seccion de conexion directamente enchufable
Seccion de conductor rigido	0,34 mm2 a 4 mm2
